产品简介

我公司生产的气控快速启闭阀是具有自主知识产权的高科技机电气一体化产品。具有体积小、外形美观、安全可靠、运行寿命长，性能优良、安装使用维护方便等优点。

本系列产品传动部分均为恒力臂的紧凑型齿轮齿条传动机构。产品根据工作环境的要求导致配套元件的不同，分为常规快速启闭阀和防爆快速启闭阀；根据紧急快速启闭时储能元件的不同又分为储气罐式和弹簧式两种不同的型式。执行器气缸尾部设有行缓冲装置，防止快速动作时的缸击及震动，有效保护阀门及设备安全运行。

储气罐式以钢制储气罐为紧急关阀动力源；正常工况下，压力气源通过电磁阀控制阀门的常速启闭，并在储气罐中储备有足够的压缩空气。弹簧式以压缩弹簧为紧急关阀动力源；正常工况下，压力气源通过电磁阀控制阀门的常速启闭，并压缩弹簧以储备能量。当系统出现危机工况时，电磁阀动作，储气罐中压力气源或压缩弹簧快速释放，控制主阀在0.2~0.8秒钟内实施紧急启闭，实现管路的可靠截止或导通，保护管道主机设备的安全。

常规快速启闭阀主要安装于汽轮机抽汽管、连通管及其他高安全等级管路。防爆快速启闭阀主要用于化工、冶金、能源管线、生物发电以及高炉煤气余压发电装置(TRT)逃气管路等危险管道的紧急快关截止，或者在煤矿行业，防瓦斯等危险气体防爆的高安厂所对设备快速关闭或打开。

销售热线：

189-6973-8119

产品详情

主要标准与基本参数Main criteria and basic parameters

制造标准Manufacturing standard		JB/T 11490 JB/T 8527
结构⻓度Face - to - Face		GB/T 12221
配管法兰 Piping ﬂange		JB/T 74~90、GB/T 12380、GB/T 9112-9131
压力-温度等级 Pressure - temperature rating		GB/T 9131、HGJ 67、JB/T 74
质量保证Quality assurance		TS 2710873
试验与检验Test and inspection		GB/T 13927
公称通径DN		200~2400 mm
公称压力PN		0.25~10.0Mpa、150~600LB
试验压力Ps	密封Seal	1.1xPN
	强度Intensity	1.5xPN
工作压力Working pressure		0.8xPN
快速启闭时间 Fast opening and closing time		0.2~1.0S

主要零部件材料Main parts material

阀体材料 Body material	C	I	P	P8	P3	R	R8	R3
阀体Body	WCB	ZG1Cr5Mo	ZG12Cr18Ni9	CF8(304)	CF3(304L)	ZG1Cr18Ni 12Mo2Ti	CF8M(316)	CF3M(316L)
蝶板Plate	WCB	ZG1Cr5Mo	ZG12Cr18Ni9	CF8(304)	CF3(304L)	ZG1Cr18Ni 12Mo2Ti	CF8M(316)	CF3M(316L)
压圈 Clamping ring	WCB	ZG1Cr5Mo	ZG12Cr18Ni9	CF8(304)	CF3(304L)	ZG1Cr18N i12Mo2Ti	CF8M(316)	CF3M(316L)
阀杆Stem	20Cr13	25Cr2Mo1V	12Cr18Ni9	06Cr19Ni9	022Cr19Ni10	12Cr18Ni 2Mo2Ti	06Cr17Ni 12Mo2	022Cr17Ni 14Mo2
阀座Seat	堆焊 Surfacing D507	堆焊 SurfacingSTL	堆焊 SurfacingSTL	堆焊 SurfacingSTL	堆焊 Surfacing STL	堆焊 SurfacingSTL	堆焊SurfacingSTL	堆焊Surfacing STL
适用介质Applicable medium	水、蒸汽、气体、油品等 Water, steam, gas, oil, etc		硝酸等腐蚀性介质Corrosive medium such as nitric acid		强氧化性介质 Strong oxidizing medium	醋酸等腐蚀性介质 Acetic acid and other corrosive media		尿素等腐蚀性介质 Corrosive media such as urea
适用温度(°C) Applicable temperature	-29~425	-29~550	-29~600

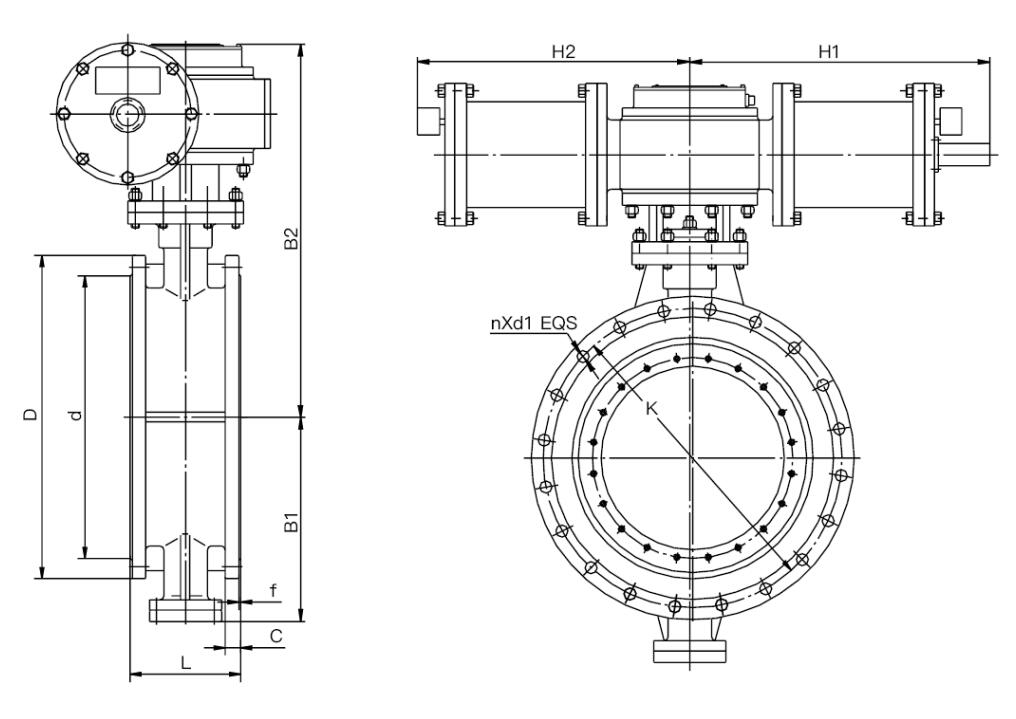

主要外形尺寸Main external dimensions PN=0.6Mpa

DN	L	D	K	d	C	f	n	d1	H1	H2	B1	B2
200	152	320	280	254	22	2	8	18	315	265	235	660
250	165	375	335	309	24	2	12	22	315	265	265	710
300	178	440	395	363	24	2	12	22	315	265	290	730
350	190	490	445	413	24	2	12	22	415	345	305	760
400	216	540	495	463	24	2	16	22	415	345	345	810
450	222	595	550	518	24	2	16	22	415	345	375	840
500	229	645	600	568	26	2	20	22	525	415	430	885
600	267	755	705	667	26	2	20	26	525	415	515	940
700	292	860	810	772	26	5	24	26	585	515	555	1050
800	318	975	920	878	26	5	24	30	585	515	605	1105
900	330	1075	1020	978	26	5	24	30	760	645	670	1210
1000	410	1175	1120	1078	26	5	28	30	760	645	755	1280
1200	470	1405	1340	1295	28	5	32	33	915	805	855	1380
1300	530	1520	1450	1405	32	5	32	33	915	805	965	1490
1400	530	1630	1560	1510	32	5	36	36	915	805	1070	1540
1500	600	1730	1660	1610	34	5	36	36	1150	915	1145	1710
1600	600	1830	1760	1710	34	5	40	36	1150	915	1210	1795
1750	670	1995	1920	1868	36	5	44	39	1150	915	1265	1865
1800	670	2045	1970	1918	36	5	44	39	1150	915	1310	1893
2000	760	2265	2180	2125	38	5	48	42	1320	1150	1380	2005
2200	590	2475	2390	2335	42	6	52	42	1320	1150	1480	2080
2400	650	2685	2600	2545	45	6	56	42	1320	1150	1590	2150

主要外形尺寸Main external dimensions PN=1.0Mpa

DN	L	D	K	d	C	f	n	d1	H1	H2	B1	B2
200	152	340	295	266	24	2	8	22	315	265	235	660
250	165	395	350	319	26	2	12	22	315	265	265	710
300	178	445	400	370	26	2	12	22	315	265	290	730
350	190	505	460	429	26	2	16	22	415	345	305	760
400	216	565	515	480	26	2	16	26	415	345	345	810
450	222	615	565	530	28	2	20	26	415	345	375	840
500	229	670	620	582	28	2	20	26	525	415	430	885
600	267	780	725	682	34	2	20	30	525	415	515	1010
700	292	895	840	794	34	5	24	30	585	515	555	1050
800	318	1015	950	901	36	5	24	33	585	515	605	1105
900	330	1115	1050	1001	38	5	28	33	760	645	670	1160
1000	410	1230	1160	1112	38	5	28	36	760	645	755	1280
1100	410	1340	1270	1222	42	5	28	36	760	645	805	1320
1200	470	1455	1380	1328	44	5	32	39	915	805	855	1380
1250	470	1505	1430	1378	44	5	32	39	915	805	875	1400
1300	530	1575	1490	1425	44	5	32	42	915	805	965	1490
1400	530	1675	1590	1530	48	5	36	42	1150	915	1070	1590
1500	600	1785	1700	1640	48	5	36	48	1150	915	1145	1710
1600	600	1915	1820	1750	52	5	40	48	1150	915	1210	1795
1750	670	2065	1970	1900	54	5	44	48	1150	915	1265	1865
1800	670	2115	2020	1950	56	5	44	48	1320	1150	1310	1893

主要外形尺寸Main external dimensions PN=1.6Mpa

DN	L	D	K	d	C	f	n	d1	H1	H2	B1	B2
200	152	340	295	266	24	2	12	22	315	265	235	660
250	165	405	355	319	26	2	12	26	315	265	265	710
300	178	460	410	370	28	2	12	26	315	265	290	730
350	190	520	470	429	30	2	16	26	415	345	305	760
400	216	580	525	480	32	2	16	30	415	345	345	810
450	222	640	585	548	34	2	20	30	415	345	375	840
500	229	715	650	609	38	2	20	33	525	415	430	885
600	267	840	770	720	38	2	20	36	525	415	515	1010
700	292	910	840	794	40	5	24	36	585	515	555	1050
800	318	1025	950	901	42	5	24	39	585	515	605	1105
900	330	1125	1050	1001	44	5	28	39	760	645	670	1160
1000	410	1255	1170	1112	46	5	28	42	760	645	755	1280
1100	410	1370	1280	1222	46	5	28	42	915	805	805	1320
1200	470	1485	1390	1328	52	5	32	48	915	805	855	1380
1250	470	1535	1440	1378	52	5	32	48	915	805	875	1400
1300	530	1585	1490	1425	54	5	32	48	1150	915	965	1490
1400	530	1685	1590	1530	58	5	36	48	1150	915	1070	1590
1500	600	1820	1710	1640	60	5	36	48	1150	915	1145	1710
1600	600	1930	1820	1750	64	5	40	55	1150	915	1210	1795
1750	670	2080	1970	1900	66	5	44	55	1320	1150	1265	1865
1800	670	2130	2020	1950	68	5	44	55	1320	1150	1310	1893
2000	760	2345	2230	2150	70	5	48	60	1320	1150	1380	2005

主要外形尺寸Main external dimensions PN=2.5Mpa

DN	L	D	K	d	C	f	n	d1	H1	H2	B1	B2
200	152	360	310	274	30	2	12	26	315	265	235	660
250	165	420	370	330	32	2	12	30	415	345	265	710
300	178	485	430	389	34	2	16	30	415	345	290	730
350	190	555	490	448	38	2	16	33	415	345	305	760
400	216	620	550	503	40	2	16	36	525	415	345	810
450	222	670	600	548	46	2	20	36	525	415	375	840
500	229	730	660	609	48	2	20	36	585	515	430	885
600	267	845	770	720	50	2	20	39	585	515	515	1010
700	292	960	875	820	50	5	24	42	760	645	555	1050
800	318	1085	990	928	54	5	24	48	760	645	605	1105
900	330	1185	1090	1028	58	5	28	48	915	805	670	1160
1000	410	1320	1210	1140	58	5	28	55	915	805	755	1280
1100	410	1425	1315	1245	60	5	28	55	915	805	805	1320
1200	470	1530	1420	1350	62	5	32	55	1150	915	855	1380
1250	470	1575	1470	1400	62	5	32	55	1150	915	875	1400
1300	530	1640	1530	1450	70	5	32	60	1150	915	965	1490
1400	530	1755	1640	1560	76	5	36	60	1150	915	1070	1590
1500	600	1865	1750	1670	80	5	36	60	1320	1150	1145	1710
1600	600	1975	1860	1780	84	5	40	60	1320	1150	1210	1795

主要外形尺寸Main external dimensions PN=4.0Mpa

DN	L	D	K	d	C	f	n	d1	H1	H2	B1	B2
200	230	375	320	284	34	2	12	30	415	345	235	660
250	250	450	385	345	38	2	12	33	415	345	265	710
300	270	515	450	409	42	2	16	33	525	415	290	730
350	290	580	510	465	46	2	16	36	525	415	305	760
400	310	660	585	535	50	2	16	39	585	515	345	810
450	330	685	610	560	55	2	20	39	585	515	375	840
500	350	755	670	615	58	2	20	42	760	645	430	885
600	390	890	795	735	62	2	20	48	760	645	515	1010
700	430	995	900	840	64	5	24	48	915	805	555	1050
800	470	1140	1030	960	70	5	24	56	915	805	605	1105
900	510	1250	1140	1070	74	5	28	56	915	805	670	1160
1000	550	1360	1250	1180	78	5	28	56	1150	915	755	1280
1100	550	1470	1360	1290	80	5	28	56	1150	915	805	1320
1200	630	1570	1460	1380	84	5	32	62	1150	915	855	1380
1250	630	1600	1490	1410	84	5	32	62	1150	915	875	1400
1300	630	1685	1575	1495	86	5	32	62	2215/1320	1715/1150	965	1490

储罐式气控快速启闭阀
