气(液)控抽汽止回阀

产品简介

本阀是采用气压蓄能弹簧释能助关的金属硬密封止回阀，它适用于汽轮机抽汽管路系统。当汽轮机紧急关闭时，此阀门用来防止管路系统蒸汽和冷凝水倒流导致汽轮机损坏。

本阀具有如下特点：

1、蝶板采用大角度斜置，缩短启闭行程，并有气（液）或弹簧压助关，实现快速关闭。

2、大偏心金属密封结构，利用介质的推力助关，达到止回和截止的目的。

3、密封采用三维偏心结构，开关无摩擦，大大的增加了阀门的使用寿命。

销售热线：

产品详情

标准与规范Standards and specifications

制造标准Manufacturing standard		GB/T 12235、GB/T 12236、GB/T 12238
结构⻓度Face - to - Face		企标Enterprise standard
配管法兰Piping ﬂange		GB/T 9112~9124
试验与检验Test and inspection		JB/T 9092、GB/T 13927
公称通径DN		150~1800mm
公称压力PN		1.0~6.4 Mpa、150~600Lb
试验压力Ps	密封Seal	1.1xPN
	强度Intensity	1.5xPN
工作压力Working pressure		<0.8xPN

主要零部件材料Main parts material

阀体、阀盖Body, Bonnet	WCB	碳钢Carbon steel	WC6
摇杆、阀瓣Rocker, disc	WCB	碳钢Carbon steel	柔性石墨Flexible graphite
填料Packing	柔性石墨Flexible graphite	柔性石墨Flexible graphite	304
销轴、阀杆Pin, stem	2Cr13	2Cr13	60Si2MnA
弹簧Spring	60Si2MnA	60Si2MnA

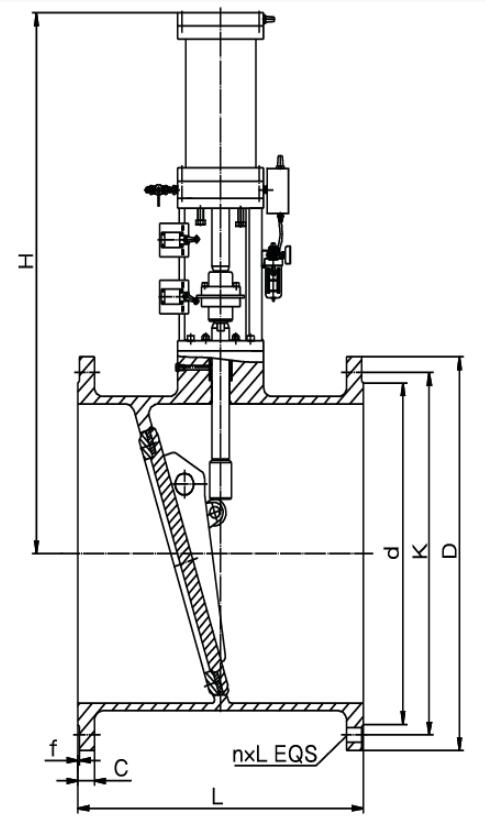

主要外形尺寸

Main external dimensions PN=1.0Mpa

DN	L	D	K	d	C	f	n	d1	H
300	350	445	400	370	26	2	12	22	1350
350	400	505	460	429	26	2	16	22	1375
400	450	565	515	480	26	2	16	26	1400
450	500	615	565	530	28	2	20	26	1430
500	550	670	620	582	28	2	20	26	1460
600	600	780	725	682	34	2	20	30	1510
700	650	895	840	794	34	5	24	30	1570
800	700	1015	950	901	36	5	24	33	1620
900	750	1115	1050	1001	38	5	28	33	1710
1000	800	1230	1160	1112	38	5	28	36	1810
1100	850	1340	1270	1222	42	5	28	36	1860
1200	900	1455	1380	1328	44	5	32	39	2010
1250	950	1505	1430	1378	44	5	32	39	2022
1300	1000	1575	1490	1425	44	5	32	42	2122
1400	1050	1675	1590	1530	48	5	36	42	2322
1500	1100	1785	1700	1640	48	5	36	48	2378
1600	1200	1915	1820	1750	52	5	40	48	2435

主要外形尺寸

Main external dimensions PN=1.6Mpa

DN	L	D	K	d	C	f	n	d1	H
300	350	460	410	370	28	2	12	26	1350
350	400	520	470	429	30	2	16	26	1375
400	450	580	525	480	32	2	16	30	1400
450	500	640	585	548	34	2	20	30	1430
500	550	715	650	609	38	2	20	33	1460
600	600	840	770	720	38	2	20	36	1510
100	650	910	840	794	40	5	24	36	1570
800	700	1025	950	901	42	5	24	39	1620
900	750	1125	1050	1001	44	5	28	39	1710
1000	800	1255	1170	1112	46	5	28	42	1810
1100	850	1370	1280	1222	46	5	28	42	1860
1200	900	1485	1390	1328	52	5	32	48	2010
1250	950	1535	1440	1378	52	5	32	48	2022
1300	1000	1585	1490	1425	54	5	32	48	2122
1400	1050	1685	1590	1530	58	5	36	48	2322
1500	1100	1820	1710	1640	60	5	36	48	2378
1600	1200	1930	1820	1750	64	5	40	55	2435

主要外形尺寸

Main external dimensions PN=2.5Mpa

DN	L	D	K	d	C	f	n	d1	H
300	350	485	430	389	34	2	16	30	1350
350	400	555	490	448	38	2	16	33	1375
400	450	620	550	503	40	2	16	36	1400
450	500	670	600	548	46	2	20	36	1430
500	550	730	660	609	48	2	20	36	1460
600	600	845	770	720	50	2	20	39	1510
700	650	960	875	820	50	5	24	42	1570
800	700	1085	990	928	54	5	24	48	1620
900	750	1185	1090	1028	58	5	28	48	1710
1000	800	1320	1210	1140	58	5	28	55	1810

主要外形尺寸

Main external dimensions PN=4.0Mpa

DN	L	D	K	d	C	f	n	d1	H
300	350	515	450	409	42	2	16	33	1350
350	400	580	510	465	46	2	16	36	1375
400	450	660	585	535	50	2	16	39	1400
450	500	685	610	560	55	2	20	39	1430
500	550	755	670	615	58	2	20	42	1460
600	600	890	795	735	62	2	20	48	1510
700	650	995	900	840	64	5	24	48	1570
800	700	1140	1030	960	70	5	24	56	1620
900	750	1250	1140	1070	74	5	28	56	1710
1000	800	1360	1250	1180	78	5	28	56	1810
