产品简介

液控缓闭蝶阀是目前国内外较先进的管路控制设备，主要安装于水电站水轮机进口，用作水轮机进口阀；或安装于水利、电力、给排水等各类泵站的水泵出口，替代止回阀和闸阀的功能。本公司生产的液控缓闭蝶阀流阻系数小、智能化程度高、功能齐全、性能稳定可靠。工作时，阀门与管道主机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消除管路水锤，实现管路的可靠截止，起到保护管路系统安全的作用。

销售热线：

189-6973-8119

产品详情

产品主要特点The main features of this product

1、可取代水泵出口处原电动闸阀和止回阀的功能且机、电、液系统集成为一个整体，减少占地面积及基建投资。

2、电液控制功能齐全，无需另外配置即可以作为一个独立的系统单机就地调试、控制；也可以作为集散性控制系统(DCS)的一个设备单元，通过I/O通道由中央计算机进行集中管理，与水泵、水轮机、旁通阀及其他管道设备实现联动操作；并配有手动功能，无动力电源时也可以实现手动开、关阀，满足特殊工况条件下的阀门调试、控制要求。

3、可控性好，调节范围大、适应性强。电液控制系统设有多处调节点，可以按不同的管道控制要求进行启闭程序设置，保证在满足开、关阀条件时，阀门能够自动按预先设定的时间、角度开启和分快、慢速度关闭。并能实现无电关阀有效消除破坏性水锤，防止水泵和水轮机组飞逸事故的发生，降低管网系统的压力波动，保障设备的安全可靠运行。

4、主阀密封为三偏心金属密封或双偏心橡胶密封结构，启闭轻松、密封可靠；并有一道额外加大的偏心，使阀门具有良好的自关闭、自密封性能。中、小口径蝶板设计成流线型平板结构，大口径蝶板设计面双平板桁架式结构，水流平顺，阀门流阻系数小，节能效果明显。

主要技术参数Main Technical Parameters

产品标准Product standards			JB/T 5299、GB/T 14478、GB/T 12238、JB/T 8527
传动装置Transmission			JB/T 5299 Q/BZZ 09
结构⻓度Face to face			GB/T 12221
配管法兰Piping flange			灰铸铁法兰Grey cast ironﬂange	GB/T 17241.6
			球墨铸铁法兰Ductile ironﬂanges	GB/T 12380.1~12380.3
			钢制法兰Steel flange	GB/T 9124
蓄能器标准Accumulator Standard			GB/T 2352
试验与检验Test and Inspection			GB/T 14478、GB/T 13927
质量保证Quality assurance			ISO9001
公称通径Nominal diameter(DN)			150~5000mm
公称压⼒Nominal pressure(PN)			0.25~6.4MPa
试验压力		密封	1.1×PN
		强度	1.5×PN
⼯作压⼒Work pressure（MPa)			≤1.0×PN
介质温度Medium temperature（℃）			≤80℃
管道介质Pipeline medium			清⽔、海⽔、泥沙⽔、油品等Clear water, sea water, sediment water, oil, etc.
	公称通径Nominal diameter		<1000		≥1000
	开阀时间Valve opening time		10~60秒（可调 Adjustable）		20~120秒（可调Adjustable ）
	关阀时间Valve closing time		快关Quick close	1.5~15秒（可调Adjustable）	2.5~30秒（可调Adjustable）
			慢关Slow off	2.5~60秒（可调Adjustable）	6~90秒（可调Adjustable）
	关阀⻆度Valve closing angle		快关Quick close	75°±10°（可调Adjustable）	75°±10°（可调Adjustable）
			慢关Slow off	15°±10°（可调Adjustable）	15°±10°（可调Adjustable）

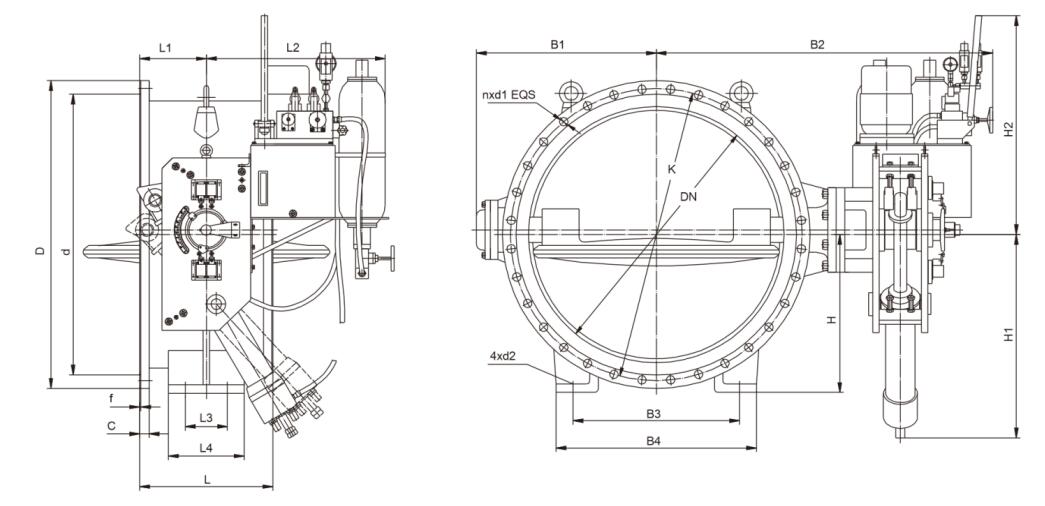

蓄能器式液控蝶阀(连杆传动)主要外形尺寸

Main external dimensions of accumulator-type hydraulic butterfly valve (linkage transmission) PN=0.6Mpa

DN	L	D	K	d	C	f	n	d1	d2	L1	L2	L3	L4	H	H1
1000	410	1176	1120	1078	26	5	28	30	36	345	820	200	360	690	300
1200	470	1405	1340	1295	28	5	32	33	36	430	820	200	360	810	415
1300	530	1520	1450	1405	32	5	32	33	42	430	940	260	400	860	415
1400	530	1630	1560	1510	32	5	36	36	42	430	940	260	400	940	415
1500	600	1730	1660	1610	34	5	36	36	42	480	940	260	400	1000	625
1600	600	1830	1760	1710	34	5	40	36	42	480	940	270	400	1080	625
1750	670	1995	1920	1868	36	5	44	39	42	480	1050	300	500	1130	625
1800	670	2045	1970	1918	36	5	44	39	42	480	1050	300	500	1130	625
2000	760	2265	2180	2125	38	5	48	42	42	520	1130	360	560	1250	830
2200	590	2475	2390	2335	42	6	52	42	42	520	1130	300	450	1320	830
2400	650	2685	2600	2545	45	6	56	42	48	520	1350	350	500	1440	830
2600	700	2905	2810	2750	46	6	60	48	48	600	1350	400	550	1520	960
2800	760	3115	3020	2960	48	6	64	48	48	600	1350	500	650	1620	960
3000	810	3315	3220	3160	50	6	68	48	48	650	1420	550	700	1720	1000
3200	870	3525	3430	3370	54	6	72	48	48	650	1420	600	750	1820	1000
3400	920	3735	3640	3580	56	6	76	48	48	700	1540	650	800	1920	1000
3500	920	3840	3745	3685	58	6	80	48	48	700	1540	650	800	1980	1200
3600	970	3970	3860	3790	62	6	80	56	48	700	1540	700	850	2050	1200
3800	1020	4180	4065	3990	66	6	80	62	48	800	1750	750	900	2150	1400
4000	1070	4380	4265	4190	70	6	84	62	48	800	1750	800	950	2250	1400

蓄能器式液控蝶阀(连杆传动)主要外形尺寸

Main external dimensions of accumulator-type hydraulic butterfly valve (linkage transmission) PN=1.0Mpa

DN	L	D	K	d	C	f	n	d1	d2	L1	L2	L3	L4	H	H1	H2
1000	410	1230	1160	1112	38	5	28	36	36	430	920	200	360	690	415	835
1100	410	1340	1270	1222	42	5	28	36	36	430	920	200	360	750	415	835
1200	470	1455	1380	1328	44	5	32	39	36	430	920	200	360	810	415	835
1250	470	1505	1430	1378	44	5	32	39	36	430	920	200	360	810	415	835
1300	530	1575	1490	1425	44	5	32	42	42	430	920	260	400	860	415	835
1400	530	1675	1590	1530	48	5	36	42	42	480	1050	260	400	940	620	930
1500	600	1785	1700	1640	48	5	36	48	42	480	1050	260	400	1000	620	930
1600	600	1915	1820	1750	52	5	40	48	42	480	1050	270	400	1080	620	930
1750	670	2065	1970	1900	54	5	44	48	42	480	1050	300	500	1130	620	930
1800	670	2115	2020	1950	56	5	44	48	42	480	1050	300	500	1130	620	930
2000	760	2325	2230	2150	60	5	48	48	42	520	1130	360	560	1250	830	1275
2200	590	2550	2440	2370	60	6	52	56	42	520	1130	300	450	1320	830	1275
2250	590	2600	2490	2420	60	6	52	56	42	520	1130	300	450	1320	910	2275
2400	650	2760	2650	2570	64	6	56	56	48	520	1130	350	500	1440	960	2370
2600	700	2960	2850	2780	66	6	60	56	48	520	1220	400	550	1520	960	2370
2800	760	3180	3070	3000	68	6	64	56	48	600	1220	500	650	1620	1000	2370
3000	810	3405	3290	3210	72	6	68	62	48	600	1220	550	700	1720	1000	2470
3200	870	3655	3540	3460	82	6	72	62	48	650	1220	600	750	1820	1000	2470

蓄能器式液控蝶阀(连杆传动)主要外形尺寸

Main external dimensions of accumulator-type hydraulic butterfly valve (linkage transmission) PN=1.6Mpa

DN	L	D	K	d	C	f	n	d1	d2	L1	L2	L3	L4	H	H1	H2
1100	410	1425	1315	1245	60	5	28	55	36	430	920	200	360	750	415	835
1200	470	1530	1420	1350	62	5	32	55	36	480	920	200	360	810	625	925
1250	470	1575	1470	1400	62	5	32	55	36	480	920	200	360	810	625	925
1300	530	1640	1530	1450	70	5	32	60	42	480	920	260	400	860	625	925
1400	530	1755	1640	1560	76	5	36	60	42	480	1030	260	400	940	630	1270
1500	600	1865	1750	1670	80	5	36	60	42	520	1030	260	400	1000	630	1270
1600	600	1975	1860	1780	84	5	40	60	42	520	1030	270	400	1080	630	1270
1750	670	2145	2020	1935	90	5	44	68	42	520	1150	300	500	1130	910	2070
1800	670	2195	2070	1985	90	5	44	68	42	600	1150	300	500	1130	910	2070
2000	760	2425	2300	2210	96	5	48	68	42	600	1240	360	560	1250	910	2275
2200	590	2660	2520	2430	106	6	52	72	42	600	1240	300	450	1320	960	2275

蓄能器式液控蝶阀(连杆传动)主要外形尺寸

Main external dimensions of accumulator-type hydraulic butterfly valve (linkage transmission) PN=2.5Mpa

DN	L	D	K	d	C	f	n	d1	d2	L1	L2	L3	L4	H	H1	H2
1000	410	1255	1170	1112	46	5	28	42	36	430	920	200	360	690	415	835
1100	410	1370	1280	1222	46	5	28	42	36	430	920	200	360	750	415	835
1200	470	1485	1390	1328	52	5	32	48	36	480	920	200	360	810	625	925
1250	470	1535	1440	1378	52	5	32	48	36	480	920	200	360	810	625	925
1300	530	1585	1490	1425	54	5	32	48	42	480	940	260	400	860	625	925
1400	530	1685	1590	1530	58	5	36	48	42	480	940	260	400	940	630	1270
1500	600	1820	1710	1640	60	5	36	48	42	520	940	260	400	1000	630	1270
1600	600	1930	1820	1750	64	5	40	55	42	520	940	270	400	1080	630	1270
1750	670	2080	1970	1900	66	5	44	55	42	520	1050	300	500	1130	630	1270
1800	670	2130	2020	1950	68	5	44	55	42	520	1050	300	500	1130	630	1270
2000	760	2345	2230	2150	70	5	48	60	42	520	1130	360	560	1250	630	1275
2250	590	2605	2490	2420	70	6	52	62	42	600	1130	300	450	1320	910	2275
2300	650	2635	2540	2460	75	6	52	62	48	600	1130	350	500	1370	960	2370

蓄能器式液控蝶阀(连杆传动)主要外形尺寸

Main external dimensions of accumulator-type hydraulic butterfly valve (linkage transmission) PN=4.0Mpa

DN	L	D	K	d	C	f	n	d1	d2	L1	L2	L3	L4	H	H1	H2
1000	550	1360	1250	1180	78	5	28	56	36	430	920	200	360	690	415	835
1100	550	1470	1360	1290	80	5	28	56	36	430	920	200	360	750	415	835
1200	630	1570	1460	1380	84	5	32	62	36	480	920	200	360	810	625	925
1250	630	1600	1490	1410	84	5	32	62	36	480	920	200	360	810	625	925
1300	630	1685	1575	1495	86	5	32	62	42	480	1030	260	400	860	625	925
1400	530	1795	1680	1600	88	5	36	62	42	520	1030	260	400	940	910	1770
1500	530	1905	1790	1710	60	5	36	62	42	520	1030	260	400	1000	910	1770
1600	600	2025	1900	1815	98	5	40	70	42	520	1150	270	400	1080	910	2070
1750	670	2215	2070	1985	108	5	44	72	42	600	1150	300	500	1130	910	2070
1800	670	2260	2105	2020	118	5	44	72	42	600	1150	300	500	1130	910	2070
2000	760	2460	2305	2220	128	5	48	72	42	600	1240	360	560	1250	910	2275
