产品简介

管网系统的大部分阀门，主要用来对介质进行截断与调节，这部分阀门在整个系统中所占比重大、用量多、要求阀门经久耐用性价比高，同时应能在介质正向流时进行调节与截断，在压差变换或检修时又可以防止介质倒流，即拥有双向切断功能。多年设计经验开发出的双向流硬碰硬密封旋球阀是结合球阀的优越密封性能与蝶阀的优势结构性能研发而成的，其既拥有球阀双向密封、可调节、寿命长的实用优势，又具备蝶阀体积小，重量轻的优势，其实质为蝶式结构偏心半球阀，密封原理结合了固定球阀的前端密封与偏心蝶阀的强制密封，从而实现了高低压双向切断。在密封副的两个密封面上可根据不同的硬度需要运用太空等离子喷漆、以太激光溅射、真空保护渗复堆焊等先进工艺形成马氏体不锈钢、奥氏体不锈钢、硬质合金、金属陶瓷、人造金刚石等梯度功能材料。能自动对正中心（自适应），自动越程补偿磨损，自动加以极高密封比压，瞬间关闭、瞬间打开密封副间无磨擦，打开时阀芯投影不断内缩并后退、关闭时阀芯投影不断膨胀并前进，结构短，体积小可制造大口径、特大口径、超大口径的阀门，运输、安装、维护检修方便、运行可靠等一系列优点，成为阀门行业的一次重大的技术革新。

凡水泵出口端、管网系统、回收水系统、高位水槽、易水淹的污水系统、防倒流系统的所有阀门须用双向流阀门，本阀门广泛用于冶金、矿山、石化、化工、电力、环保、市政等行业和部门的管路启闭、调节。

销售热线：

189-6973-8119

产品详情

技术性能规范 Technical performance specification

公称通径（mm）	公称压力（MPa）	试验压力Test pressure(MPa)			适用温度(℃) Applicable temp	适用介质 Applicable medium
公称通径（mm）	公称压力（MPa）	壳体强度试验 Shell strength test	正向密封试验 Positive seal test	反向密封试验 Reverse seal test	适用温度(℃) Applicable temp	适用介质 Applicable medium
DN50~3000mm	0.6	0.9	0.66	0.66	未注明为0~80℃ 可生产 0~200℃ 0~80℃ is not indicated Can be produced 0~200℃	清水、污水、油品等 Clean water, sewage, Oil, etc
	1.0	1.5	1.1	1.1
	1.6	2.4	1.76	1.76
	2.5	3.75	2.75	2.75
	4.0	6.0	4.4	4.4

主要设计制造标准 Main design and manufacturing standards

标准内容 Standard content	标准号 Standard number	标准名称 Standard Name
法兰标准 Flange standard	GB/T9113	整体钢制管法兰Integral steel pipe flange
法兰标准 Flange standard	GB/T17241.6	整体铸铁管法兰Integral cast iron pipe flange
结构长度标准 Face - to - Face	GB/T12221	金属阀门结构长度Length of metal valve structure
压力试验标准 Pressure test standard	GB/T13927	通用阀门压力试验Universal valve pressure test
压力试验标准 Pressure test standard	GB/T9092	阀门的试验检验Test and inspection of valves
结构设计标准 Structural design standard	GB/T12237	通用阀门法兰和对焊连接钢制球阀Universal valve flange and butt welded steel ball valve
结构设计标准 Structural design standard	GB/T12238	通用阀门法兰和对夹连接蝶阀Universal valve flange and clamp connection butterfly valve
使用材料标准 Standard for materials used	GB/T12226	通用阀门灰铸铁件技术条件Technical conditions for gray cast iron parts for general valves
	GB/T12227	通用阀门球墨铸铁件技术条件Technical conditions for ductile iron castings for general valves
	GB/T12229	通用阀门碳素钢铸件技术条件Specification for carbon steel castings for general purpose valves
	GB/T12230	通用阀门奥氏体钢铸件技术条件Specification for austenitic steel castings for general purpose valves

主要零件材料 Main parts material

零部件名称Name of part	材料名称或代号Material name or code
阀体Body	灰铸铁、球墨铸铁、碳钢、不锈钢 Gray iron, ductile iron, carbon steel, stainless steel
阀板Disc	WCB、Q235、不锈钢 WCB, Q235, stainless steel
阀杆Stem	不锈钢 Stainless steel
阀座Seat	WCB、Q235、不锈钢 WCB, Q235, stainless steel

流量系数和流阻系数 Flow coefficient and flow resistance coefficient

公称通径 Nominal size (DN)	公称压力Nominal pressure:≤1.6MPa		公称压力Nominal pressure：≤2.5MPa
公称通径 Nominal size (DN)	C(Kv)	K(ζ)	C(Kv)	K(ζ)
40	50	1.64	40	2.56
50	80	1.30	45	2.37
65	150	1.27	120	1.98
80	250	1.05	200	1.64
100	400	1.00	300	1.78
125	650	0.92	450	1.93
150	1000	0.81	800	1.26
200	1900	0.71	1500	1.14
250	3100	0.65	2500	1.00
300	4700	0.59	3600	1.00
350	6700	0.53	5400	0.82
400	9000	0.51	7000	0.84
450	11500	0.50	9500	0.73
500	14000	0.50	12000	0.69
600	21000	0.47	18000	0.64
700	30000	0.43	25000	0.61
800	41000	0.39	35000	0.53
900	53000	0.37	46000	0.50
1000	67000	0.35	58000	0.48
1200	100000	0.35	87000	0.44

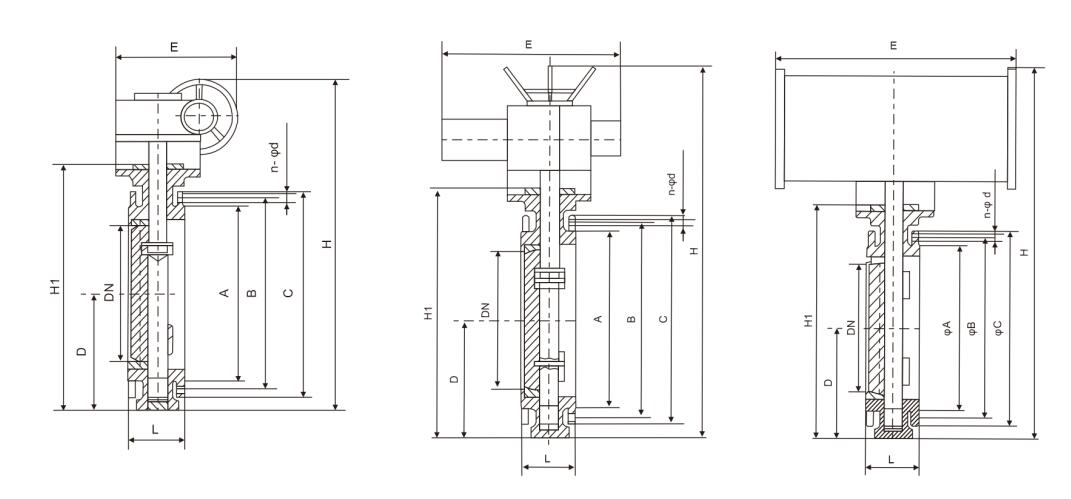

主要连接与安装尺寸表 Main connection and mounting dimension GWXDF3207Y/9204Y-6C

PN0.6MPa
DN	A	B	C	D	E			H			L		n-Φd
DN	A	B	C	D	手动 Manual	气动 Pneumatic	电动 Electric	手动 Manual	气动 Pneumatic	电动 Electric	对夹式 Wafer	法兰式 Flange	对夹式 Wafer	法兰式 Flange
50	88	110	140	112	200	245	255	350	625	530	43	108	4-14	4-14
65	108	130	160	115	200	245	255	370	625	530	46	112	4-14	4-14
80	124	150	190	120	200	245	255	380	645	565	64	114	4-18	4-18
100	144	170	210	138	200	355	255	420	675	600	64	127	4-18	4-18
125	174	200	240	164	200	355	255	460	715	640	70	140	4-18	8-18
150	199	225	265	175	280	355	315	555	800	705	76	140	4-18	8-18
200	254	280	320	200	425	250	315	760	850	775	89	152	4-18	8-18
250	309	335	375	230	425	250	315	830	925	945	114	165	4-18	12-18
300	363	395	440	260	560	450	315	895	1035	1070	114	178	4-22	12-22
350	413	445	490	300	560	450	315	950	1070	1140	127	190	4-22	12-22
400	463	495	540	340	580	450	315	1190	1190	1210	140	216	4-22	16-22
450	518	550	595	350	580	650	714	1255	1250	1355	152	222	4-22	16-22
500	568	600	645	380	580	650	714	1305	1290	1415	152	229	4-22	20-22
600	667	705	755	450	660	850	810	1340	1455	1605	178	267	4-M24	20-26
700	772	810	860	480	550	850	810	1520	1585	1844	229	292	4-M24	24-26
800	878	920	975	530	550	1250	810	1710	1700	2040	241	318	4-M27	24-30
900	978	1020	1075	580	550	1250	863	1810	1965	2255	241	330	4-M27	24-30
1000	1078	1120	1175	650	750	1250	863	1960	2015	2380	300	410	4-M27	28-30
1200	1295	1340	1405	760	925	1250	863	2250	2250	2640	350	470	4-M30	32-33
1400	1510	1560	1630	850	925	1250	1055	2434	2550	2866	390	530	4-M33	36-36
1600	1710	1760	1830	1030	925	1250	1055	2780	2750	3156	420	600	4-M33	40-36
1800	1918	1970	2045	1230	980	1250	1183	3020	2950	3421	480	670	4-M36	44-39
2000	2125	2180	2265	1350	980	1500	1286	3270	3350	3685	540	760	4-M39	48-42
2200	2340	2400	2485	1300	-	-	-	-	-	-	580	800	4-M39	52-42
2400	2540	2600	2685	1400	-	-	-	-	-	-	620	850	4-M39	56-42
2600	2740	2810	2905	1500	-	-	-	-	-	-	650	900	4-M45	60-48
2800	2960	3020	3115	1610	-	-	-	-	-	-	700	950	4-M45	64-48
3000	3160	3220	3315	1720	-	-	-	-	-	-	700	1000	4-M45	68-48

主要连接与安装尺寸表 Main connection and mounting dimension GWXDF3207Y/9204Y-10C

PN1.0MPa
DN	A	B	C	D	E			H			L		n-Φd
DN	A	B	C	D	手动 Manual	气动 Pneumatic	电动 Electric	手动 Manual	气动 Pneumatic	电动 Electric	对夹式 Wafer	法兰式 Flange	对夹式 Wafer	法兰式 Flange
50	99	125	165	112	200	245	255	350	625	530	43	108	4-18	4-18
65	118	145	185	115	200	245	255	370	625	530	46	112	4-18	4-18
80	132	160	200	120	200	245	255	380	645	565	64	114	4-18	8-18
100	156	180	220	138	200	355	255	420	675	600	64	127	4-18	8-18
125	184	210	250	164	200	355	255	460	715	640	70	140	4-18	8-18
150	211	240	285	175	280	355	315	555	800	705	76	140	4-22	8-22
200	266	295	340	200	425	250	315	760	850	775	89	152	4-22	8-22
250	319	350	395	230	425	250	315	830	925	945	114	165	4-22	12-22
300	370	400	445	260	560	450	315	895	1035	1070	114	178	4-22	12-22
350	429	460	505	300	560	450	315	950	1070	1140	127	190	4-22	16-22
400	480	515	565	340	580	450	315	1190	1190	1210	140	216	4-26	16-26
450	530	565	615	350	580	650	714	1255	1250	1355	152	222	4-26	20-26
500	582	620	670	380	580	650	714	1305	1290	1415	152	229	4-22	20-26
600	682	725	780	450	660	850	810	1340	1455	1605	178	267	4-M27	20-30
700	794	840	895	480	550	850	810	1520	1585	1844	229	292	4-M27	24-30
800	901	950	1015	530	550	1250	810	1710	1700	2040	241	318	4-M30	24-33
900	1001	1050	1115	580	550	1250	863	1810	1965	2255	241	330	4-M30	28-33
1000	1112	1160	1230	650	750	1250	863	1960	2015	2380	300	410	4-M33	28-36
1200	1328	1380	1455	760	925	1250	863	2250	2250	2640	350	470	4-M36	32-39
1400	1530	1590	1675	850	925	1250	1055	2434	2550	2866	390	530	4-M39	36-42
1600	1750	1820	1915	1030	925	1250	1055	2780	2750	3156	420	600	4-M45	40-48
1800	1950	2020	2115	1230	980	1250	1183	3020	2950	3421	480	670	4-M45	44-48
2000	2150	2230	2325	1350	980	1500	1286	3270	3350	3685	540	760	4-M45	48-48
2200	2400	2440	2560	1300	-	-	-	-	-	-	580	800	4-M52	52-56
2400	2610	2650	2760	1400	-	-	-	-	-	-	620	850	4-M52	56-56
2600	2810	2850	2960	1500	-	-	-	-	-	-	650	900	4-M52	60-56
2800	3030	3070	3180	1610	-	-	-	-	-	-	700	950	4-M52	65-56
3000	3250	3290	3400	1720	-	-	-	-	-	-	700	1000	4-M65	68-68

主要连接与安装尺寸表 Main connection and mounting dimension GWXDF3207Y/9204Y-16C

PN1.6MPa
DN	A	B	C	D	E			H			L		n-Φd
DN	A	B	C	D	手动 Manual	气动 Pneumatic	电动 Electric	手动 Manual	气动 Pneumatic	电动 Electric	对夹式 Wafer	法兰式 Flange	对夹式 Wafer	法兰式 Flange
50	99	125	165	112	200	245	255	350	625	530	43	108	4-18	4-18
65	118	145	185	115	200	245	255	370	625	530	46	112	4-18	4-18
80	132	160	200	120	200	245	255	380	645	565	64	114	4-18	8-18
100	156	180	220	138	200	355	255	420	675	600	64	127	4-18	8-18
125	184	210	250	164	200	355	255	460	715	640	70	140	4-18	8-18
150	211	240	285	175	280	355	315	555	800	705	76	140	4-22	8-22
200	266	295	340	200	425	250	315	760	850	775	89	152	4-22	12-22
250	319	355	405	230	425	250	315	830	925	945	114	165	4-26	12-26
300	370	410	460	260	560	450	315	895	1035	1070	114	178	4-26	12-26
350	429	470	520	300	560	450	315	950	1070	1140	127	190	4-26	16-26
400	480	525	580	340	580	450	315	1190	1190	1210	140	216	4-30	16-30
450	548	585	640	350	580	650	714	1255	1250	1335	152	222	4-30	20-30
500	609	650	715	380	580	650	714	1305	1290	1415	152	229	4-M30	20-33
600	720	770	840	450	660	850	810	1340	1455	1605	178	267	4-M33	20-36
700	794	840	910	480	550	850	810	1520	1585	1844	229	292	4-M33	24-36
800	901	950	1025	530	550	1250	810	1710	1700	2040	241	318	4-M36	24-39
900	1001	1050	1125	580	550	1250	863	1810	1965	2255	241	330	4-M36	28-39
1000	1112	1170	1255	650	750	1250	863	1960	2015	2380	300	410	4-M39	28-42
1200	1328	1390	1485	760	925	1250	863	2250	2250	2640	350	470	4-M45	32-48
1400	1530	1590	1685	850	925	1250	1055	2434	2250	2866	390	530	4-M45	36-48
1600	1750	1820	1930	1030	925	1250	1055	2780	2750	3156	420	600	4-M52	40-55
1800	1950	2020	2130	1230	980	1250	1183	3020	2950	3421	480	670	4-M52	44-55
2000	2150	2230	2345	1350	980	1500	1286	3270	3350	3685	540	760	4-M56	48-60

主要连接与安装尺寸表 Main connection and mounting dimension GWXDF3207Y/9204Y-25C

PN2.5MPa
DN	A	B	C	D	E			H			L		n-Φd
DN	A	B	C	D	手动 Manual	气动 Pneumatic	电动 Electric	手动 Manual	气动 Pneumatic	电动 Electric	对夹式 Wafer	法兰式 Flange	对夹式 Wafer	法兰式 Flange
50	99	125	165	112	200	245	255	350	625	530	43	108	4-18	4-18
65	118	145	185	115	200	245	255	370	625	530	46	112	4-18	8-18
80	132	160	200	120	200	245	255	380	645	565	64	114	4-18	8-18
100	156	190	235	138	200	355	255	420	675	600	64	127	4-22	8-22
125	184	220	270	164	200	355	255	460	715	640	70	140	4-26	8-26
150	211	250	300	175	280	355	315	555	800	705	76	140	4-26	8-26
200	274	310	360	200	425	250	315	760	850	775	89	152	4-26	12-26
250	330	370	425	230	425	250	315	830	925	945	114	165	4-30	12-26
300	389	430	485	260	560	450	315	895	1035	1070	114	178	4-30	16-30
350	448	490	555	300	560	450	315	950	1070	1140	127	190	4-33	16-33
400	503	550	620	340	580	450	315	1190	1190	1210	140	216	4-36	16-36
450	548	600	670	350	580	650	714	1255	1250	1335	152	222	4-36	20-36
500	609	660	730	380	580	650	714	1305	1290	1415	152	229	4-M33	20-36
600	720	770	845	450	660	850	810	1340	1455	1605	178	267	4-M36	20-39
700	820	875	960	480	550	850	810	1520	1585	1844	229	292	4-M39	24-42
800	928	990	1085	530	550	1250	810	1710	1700	2040	241	318	4-M45	24-48
900	1028	1090	1185	580	550	1250	863	1810	1965	2255	241	330	4-M45	28-48
1000	1140	1210	1320	650	750	1250	863	1960	2015	2380	300	410	4-M52	28-55
1200	1350	1420	1530	760	925	1250	863	2250	2250	2640	350	470	4-M52	32-55
1400	1560	1640	1755	850	925	1250	1055	2434	2550	2866	390	530	4-M56	36-60
1600	1780	1860	1975	1030	925	1250	1055	2780	2750	3156	420	600	4-M56	40-60
1800	1985	2070	2195	1230	980	1250	1183	3020	2950	3421	480	670	4-M64	44-68
2000	2210	2300	2425	1350	980	1500	1286	3270	3350	3685	540	760	4-M64	48-68

主要连接与安装尺寸表 Main connection and mounting dimension GWXDF3207Y/9204Y-40C

PN4.0MPa
DN	A	B	C	D	E			H			L		n-Φd
DN	A	B	C	D	手动 Manual	气动 Pneumatic	电动 Electric	手动 Manual	气动 Pneumatic	电动 Electric	对夹式 Wafer	法兰式 Flange	对夹式 Wafer	法兰式 Flange
50	99	125	165	112	200	245	255	350	625	530	43	108	4-18	4-18
65	118	145	185	115	200	245	255	370	625	530	46	112	4-18	8-18
80	132	160	200	120	200	245	255	380	645	565	64	114	4-18	8-18
100	156	190	235	138	200	355	255	420	675	600	64	127	4-22	8-22
125	184	220	270	164	200	355	255	460	715	640	70	140	4-26	8-26
150	211	250	300	175	280	355	315	555	800	705	76	140	4-26	8-26
200	284	320	375	200	425	250	315	760	850	775	89	152	4-30	12-30
250	345	385	450	230	425	250	315	830	925	945	114	165	4-33	12-33
300	409	450	515	260	560	450	315	895	1035	1070	114	178	4-33	16-30
350	465	510	580	300	560	450	315	950	1070	1140	127	190	4-36	16-36
400	535	585	660	340	580	450	315	1190	1190	1210	140	216	4-39	16-39
450	560	610	685	350	580	650	714	1255	1250	1335	152	222	4-39	20-39
500	615	670	755	380	580	650	714	1305	1290	1415	152	229	4-M39	20-42
600	735	795	890	450	660	850	810	1340	1455	1605	178	267	4-M45	20-48

双向流硬碰硬密封旋球阀
