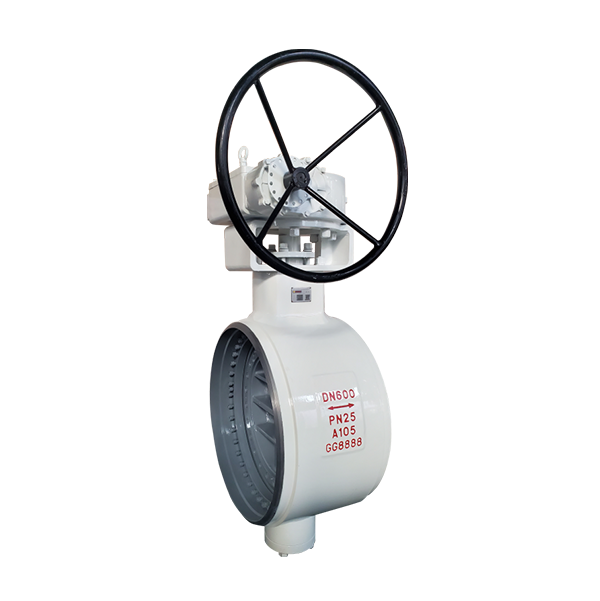

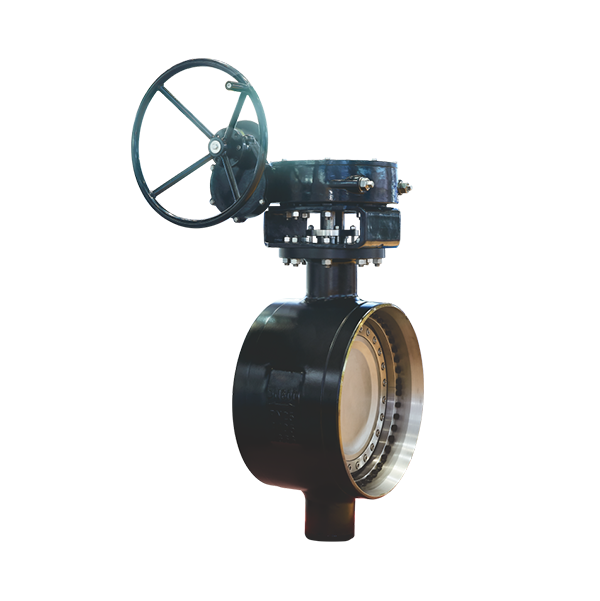

焊接双向压旋球阀
产品简介
管网系统的大部分阀门，主要用来对介质进行截断与调节，这部分阀门在整个系统中所占比重大、用量多、要求阀门经久耐用性价比高，同时应能在介质正向流时进行调节与截断，在压差变换或检修时又可以防止介质倒流，即拥有双向切断功能。多年设计经验开发出的焊接双向压旋球阀是结合球阀的优越密封性能与蝶阀的优势结构性能研发而成的，其既拥有球阀双向密封、可调节、寿命长的实用优势，又具备蝶阀体积小，重量轻的优势，其实质为蝶式结构偏心半球阀，密封原理结合了固定球阀的前端密封与偏心蝶阀的强制密封，从而实现了高低压双向切断。在密封副的两个密封面上可根据不同的硬度需要运用太空等离子喷漆、以太激光溅射、真空保护渗复堆焊等先进工艺形成马氏体不锈钢、奥氏体不锈钢、硬质合金、金属陶瓷、人造金刚石等梯度功能材料。能自动对正中心(自适应)，自动越程补偿磨损，自动加以极高密封比压，瞬间关闭、瞬间打开密封副间无磨擦，打开时阀芯投影不断内缩并后退、关闭时阀芯投影不断膨胀并前进，结构短，体积小可制造大口径、特大口径、超大口径的阀门，运输、安装、维护检修方便、运行可靠等一系列优点，成为阀门行业的一次重大的技术革新。
凡水泵出口端、管网系统、回收水系统、高位水槽、易水淹的污水系统、防倒流系统的所有阀门须用双向流阀门，本阀门广泛用于冶金、矿山、石化、化工、电力、环保、市政等行业和部门的管路启闭、调节。
销售热线：
产品详情
产品特点 Product Features
1、结构简单紧凑、体积小、重量轻、操作灵活、使用方便；只由少
数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。通过该阀门所产生的压力降很小，具有较好的流量控制特性，力损失小；全开时水损为零，流道完全畅通；内腔自动清洗，阀芯90°旋转，自动冲洗阀体内腔，将介质中的杂物清洗干净并且介质不会沉积在阀腔内。球体为平板球体高的Cv值，增强了泵的系统效率，并使磨蚀降为**程度。
2、耐颗粒磨损：利用双偏心的原理在关闭过程中，只在**一刻球
体才靠向阀座，而不形成摩擦；且阀座上的密封环堆焊耐磨自润滑合金，不易磨损、不易被冲刷；刀形球口的球体与阀座之间具有擦拭清扫和剪切作用不易结垢。
3、阀座自动补偿密封可靠：正压时，利用偏心的原理，球体与阀座
越关越紧，从而得到良好的密封；反压时，浮动式阀座在受压时，阀座自动向球体推紧，压力越高阀座向球体越推越紧，从而得到良好的密封；可保持持久的紧密封，能适应苛刻的工况。在长期的使用下，阀座密封如有磨损或损伤，在弹簧作用下阀座自动向球体推紧，从而得到良好的自动补偿功能。
4、寿命长开关轻松：无易损部件，由于偏心的作用，阀门启闭过程
中球体与阀座的密封面完全脱离，使阀座表面与球体的球面间无擦伤做无摩擦转动，有效的减少了操作力矩，操作轻巧；阀门的自动补偿功能，大大提高了阀门的使用寿命。
5、采用球面硬密封结构，密封性能双向承压达到零泄漏；具有耐高温、
高压、耐腐蚀、耐磨损等特点。
6、该阀无法兰，对管道和保温包扎带来很大方便和美观。
性能规范 Performance specification
|
公称压力 Nominal pressure |
1.6 |
2.5 |
4.0 |
6.4 |
Class150 |
Class300 |
Class600 |
|
常温**工作压力(Mpa) Max working pressure (Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
2.0 |
5.0 |
10.0 |
|
壳体强度试验压力(MPa) Shell strength test pressure (Mpa) |
2.4 |
3.8 |
6.0 |
9.6 |
3.0 |
7.5 |
15.5 |
|
气密封试验压力(MPa) Gas seal test pressure (Mpa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
高压密封试验压力(MPa) High pressure seal test pressure (Mpa) |
1.76 |
2.75 |
4.4 |
7.1 |
2.2 |
5.5 |
11.0 |
|
渗漏率Rate of leakage |
<0.1×DNmm3/s ( 符合GB/T13927标准Comply with GB/T13927 standard ) |
||||||
|
适用温度Applicable temperature |
软密封Soft seal : -40℃~350℃； 硬密封Hard seal : -50℃~600℃ |
||||||
|
适用介质Applicable medium |
天然气、水蒸汽、水、油品类、酸类、碱类、煤粉、煤灰、废渣、泥浆、含颗粒状、含纤维等各类介质 Natural gas, water vapor, water, oil, acid, alkali, pulverized coal, coal ash, waste residue, mud, containing particles, containing fiber and other media |
||||||
|
传动形式Form of transmission |
蜗轮传动、电动传动、气动传动、液动传动Worm gear, electric, pneumatic, electric hydraulic |
||||||
焊接双向压旋球阀与其他的性能比较
Performance comparison of welded double - way rotary ball valve with others
|
产品名称Product name 比较项目Comparing items |
焊接双向压旋球阀 Welded end bi-directional rotary ball valve |
全焊接偏心半球阀 Fully welded eccentric hemispherical valve |
全焊接球阀 Fully welded ball valve |
对焊蝶阀 Butt welding butterfly valve |
|
阀⻔**囗径Maximum valve diameter |
DN4000 |
DN2000 |
DN1400 |
DN2000 |
|
阀⻔占用空间大小Size of valve footprint |
小Small |
大Large |
大Large |
小Small |
|
密封形式Form of seal |
软硬双重密封全金属硬密封 Soft and hard double seal full metal hard seal |
软密封Soft seal |
软密封Soft seal |
多层次密封 Multi layer seal |
|
对管道和保温包扎是否方便和美观 Whether the pipe and insulation are convenient and beautiful |
是 YES |
否 NOT |
否 NOT |
是 YES |
|
开启和关闭过程中有没有摩擦 There is no friction during opening and closing |
完全没有摩擦 No friction at all |
有轻度摩擦 There is slight friction |
严重摩擦 Severe friction |
有严重摩擦 Serious friction |
|
密封耐磨耐冲刷的好差 Seal wear and wash resistance |
非常好 Very well |
好 Well |
差 Poor |
非常差 Very poor |
|
阀⻔的流阻大小 Valve flow resistance size |
很小 Very small |
小 small |
无 without |
非常大 Very high |
|
能否用于水含度高硬度颗粒介质 Can be used in water content high hardness granular media |
能 Can |
能 Can |
否 Not |
否 Not |
|
能否用于水含高结晶或结垢介质 Can be used in water containing high crystallization or scaling media |
能 Can |
能 Can |
否 Not |
否 Not |
|
在温度变化大的工况下是否有卡死 Whether there is stuck under the condition of large temperature change |
完全没有 Not at all |
有 have |
有 have |
有 have |
|
介质中的杂质是否容易沉积在阀腔中 Whether the impurities in the medium are easily deposited in the valve cavity |
完全不会 Not at all |
会 able |
非常容易 easy |
会 able |
|
有无剪断切断纤维功能 With or without cutting fiber function |
有 have |
无 without |
无 without |
无 without |
|
有无自动补偿⻓期使用所产生的磨损 Whether there is automatic compensation for wear caused by long-term use |
有 have |
无 without |
有 have |
无 without |
|
是否有体积小安装高度小重量轻，节能环保优点 Whether it has the advantages of small size, small installation height, light weight, energy saving and environmental protection |
有 have |
否 Not |
否 Not |
否 Not |
主要零件材料 Main parts material
|
名称 Name |
材质Material |
|||
|
阀体Body |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
球体Ball |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
阀座Seat |
A105+STL or PTFE |
1Cr18Ni9Ti+STL or PTFE |
0Cr18Ni12Mo2Ti+STL or PTFE |
25Cr2Mo1V+STL or PTFE |
|
压板 Pressure plate |
A105 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
阀杆支座 Stem support |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
上阀杆 Upper stem |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
上轴套 Upper shaft sleeve |
SF-1 |
FB090 |
FB316 |
FB090 |
|
下阀杆 Lower stem |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
下轴套 Lower shaft sleeve |
SF-1 |
FB090 |
FB316 |
FB090 |
|
后盖 Back cover |
A105 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
螺栓Bolt |
35 |
0Cr18Ni9 |
0Cr18Nig |
15Cr1Mo1V |
|
螺⺟Nut |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
|
填料Packing |
柔性石墨Graphite |
柔性石墨Graphite |
柔性石墨Graphite |
柔性石墨Graphite |
|
压盖Gland |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
支架Bracket |
WCB |
WCB |
WCB |
WCB |
|
电动头 Electric Actuator |
KTQ |
|||
主要连接尺寸 Main dimensions GWXQF3/6/9-206F/H/Y-6/64(C/P/R/I)
|
公称通径 DN(mm) |
0.6MPa |
1.0MPa |
1.6MPa |
2.5MPa |
4.0MPa |
6.4MPa |
||||||
|
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
|
|
50 |
178 |
70 |
178 |
70 |
178 |
75 |
178 |
75 |
178 |
80 |
178 |
80 |
|
65 |
190 |
75 |
190 |
75 |
190 |
80 |
190 |
85 |
190 |
90 |
190 |
95 |
|
80 |
203 |
90 |
203 |
90 |
203 |
95 |
203 |
95 |
203 |
95 |
203 |
98 |
|
100 |
229 |
112 |
229 |
116 |
229 |
120 |
229 |
120 |
229 |
125 |
229 |
125 |
|
125 |
254 |
136 |
254 |
140 |
254 |
145 |
254 |
145 |
254 |
150 |
254 |
150 |
|
150 |
267 |
161 |
267 |
170 |
267 |
175 |
267 |
175 |
267 |
180 |
267 |
180 |
|
200 |
292 |
222 |
292 |
230 |
292 |
235 |
292 |
235 |
292 |
240 |
292 |
240 |
|
250 |
330 |
278 |
330 |
280 |
330 |
285 |
330 |
285 |
330 |
290 |
330 |
290 |
|
300 |
356 |
330 |
356 |
335 |
356 |
340 |
356 |
340 |
356 |
348 |
356 |
348 |
|
350 |
381 |
382 |
381 |
395 |
381 |
400 |
381 |
400 |
381 |
408 |
381 |
408 |
|
400 |
406 |
432 |
406 |
440 |
406 |
445 |
406 |
445 |
406 |
454 |
406 |
454 |
|
450 |
432 |
484 |
432 |
490 |
432 |
495 |
432 |
495 |
432 |
505 |
432 |
508 |
|
500 |
457 |
535 |
457 |
540 |
457 |
545 |
457 |
550 |
457 |
560 |
457 |
564 |
|
600 |
508 |
636 |
508 |
645 |
508 |
650 |
508 |
655 |
508 |
665 |
508 |
668 |
|
700 |
610 |
736 |
610 |
745 |
610 |
750 |
610 |
755 |
610 |
765 |
610 |
768 |
|
800 |
660 |
840 |
660 |
845 |
660 |
850 |
660 |
855 |
660 |
865 |
660 |
870 |
|
900 |
711 |
940 |
711 |
945 |
711 |
950 |
711 |
955 |
711 |
965 |
711 |
970 |
|
1000 |
811 |
1040 |
811 |
1045 |
811 |
1050 |
811 |
1055 |
811 |
1065 |
811 |
1070 |
|
1200 |
1015 |
1245 |
1015 |
1250 |
1015 |
1255 |
1015 |
1260 |
1015 |
1270 |
1015 |
1270 |
|
1400 |
1080 |
1445 |
1080 |
1450 |
1080 |
1455 |
1080 |
1460 |
1080 |
1470 |
1080 |
1470 |
|
1600 |
1300 |
1650 |
1300 |
1655 |
1300 |
1665 |
1300 |
1675 |
1300 |
1685 |
1300 |
1685 |
|
1800 |
1500 |
1850 |
1500 |
1855 |
1500 |
1865 |
1500 |
1875 |
1500 |
1885 |
1500 |
1890 |
|
2000 |
1675 |
2060 |
1675 |
2065 |
1675 |
2075 |
1675 |
2085 |
1675 |
2095 |
1675 |
2098 |
主要连接尺寸 Main dimensions GWXQF3/6/9-206F/H/Y-150/300/600(C/P/R/I)
|
公称通径 NPS(in) |
150Lb |
300Lb |
600Lb |
|||
|
L |
D |
L |
D |
L |
D |
|
|
2" |
178 |
75 |
178 |
80 |
178 |
85 |
|
2.5" |
190 |
85 |
190 |
90 |
190 |
100 |
|
3" |
203 |
95 |
203 |
95 |
203 |
110 |
|
4" |
229 |
120 |
229 |
125 |
229 |
130 |
|
5" |
254 |
145 |
254 |
150 |
254 |
155 |
|
6" |
267 |
175 |
267 |
180 |
267 |
190 |
|
8" |
292 |
235 |
292 |
240 |
292 |
250 |
|
10" |
330 |
285 |
330 |
290 |
330 |
300 |
|
12" |
356 |
340 |
356 |
348 |
356 |
350 |
|
14" |
381 |
400 |
381 |
408 |
381 |
415 |
|
16" |
406 |
445 |
406 |
454 |
406 |
465 |
|
18" |
432 |
495 |
432 |
505 |
432 |
515 |
|
20" |
457 |
550 |
457 |
560 |
457 |
575 |
|
24" |
508 |
655 |
508 |
665 |
508 |
675 |
|
28" |
610 |
755 |
610 |
765 |
610 |
778 |
|
32" |
660 |
855 |
660 |
865 |
660 |
880 |
|
36" |
711 |
955 |
711 |
965 |
711 |
990 |
|
40" |
811 |
1055 |
811 |
1065 |
811 |
1100 |
|
48" |
1015 |
1260 |
1015 |
1270 |
1015 |
1310 |
|
56" |
1080 |
1460 |
1080 |
1470 |
1080 |
1520 |
|
64" |
1300 |
1675 |
1300 |
1685 |
1300 |
1820 |
|
72" |
1500 |
1875 |
1500 |
1885 |
1500 |
2030 |
|
80" |
1675 |
2085 |
1675 |
2095 |
1675 |
2235 |
